KSD301系列

KSD301系列
适用范围:

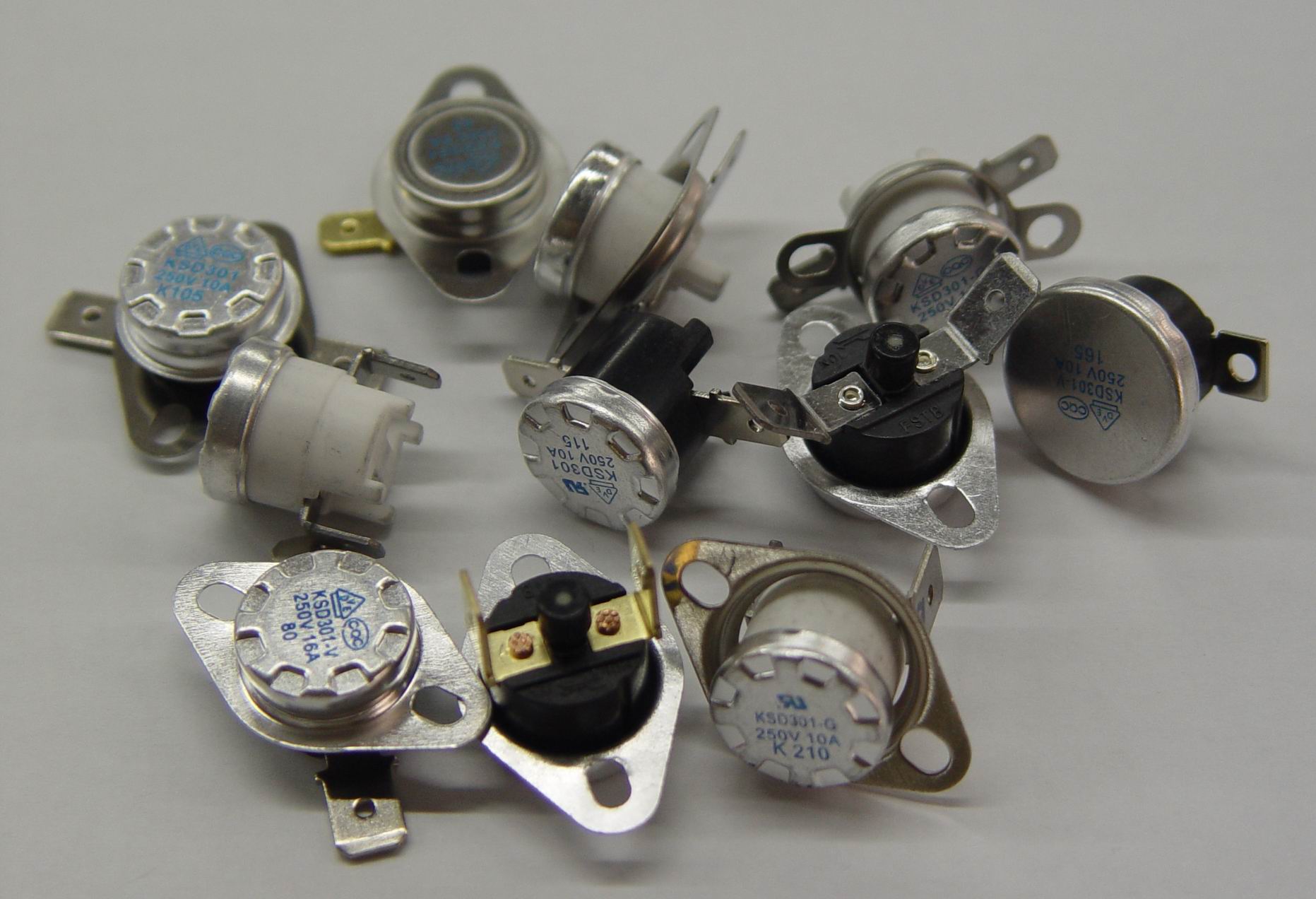

KSD301系列突跳式温控器是小型(碟片直径1/2英寸)带外壳的双金属片温控器;单刀单掷,工作于阻性负载下。广泛应用于咖啡壶、饮水机、多士炉、微波炉、电暖器、便携式冰箱等多种小型家电中作为温度控制或温度保护之用,是加热类小家电中的重要器件。

按照不同的结构和用途,KSD301系列产品划分为KSD301(-V)KSD301-GKSD301-RKSD301-R-G四个子系列。

外形尺寸:
KSD301SIZE

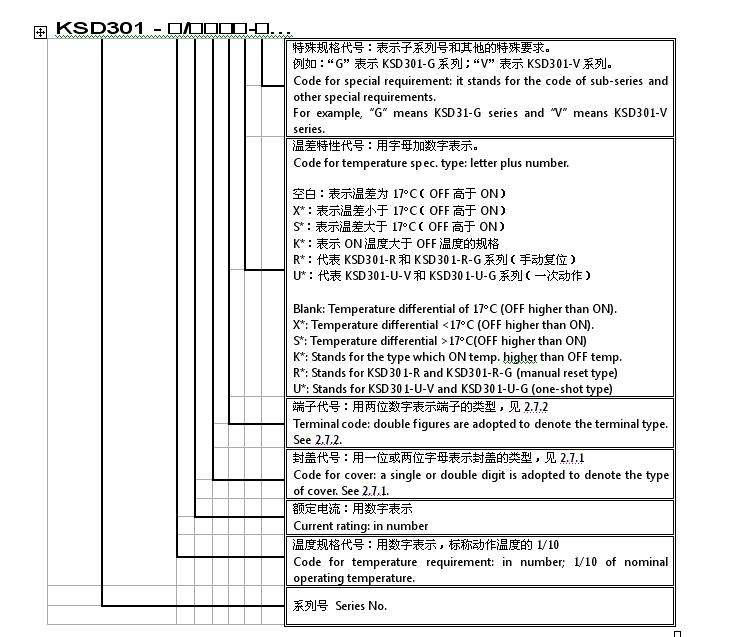

型号意义:

KSD301型号意义

技术参数:

1.1.1        额定电流(阻性)  Rated current: 5A, 10A, 16A (resistive)

1.1.2        端子间电阻  Resistance Between Terminals

50mW以下(数字式毫欧毫伏计,DC10V1A

Below 50mW (Numeric mW & mV meter, by volt-ampere standard, DC10V, 1A)

1.1.3        绝缘电阻  Insulation Resistance

DC500V绝缘电阻表加额定电压DC500V测定大于10MW

With a DC 500V megger, borne DC 500V, the tested value is over 10MW.

1.1.4        电气强度  Dielectric Strength

带电金属部件与非带电金属部件之间能承受接近正弦波的2000V(加强绝缘型为3750V 50Hz交流电压历时一分钟的耐压试验,不击穿,无闪络。

Parts between electriferous components and non-electriferous ones can bear 2000V (3750V for Reinforced insulation type) 50Hz AC current, which is nearly sine wave, for one minute as bearing test. Resulted no breakdown, no flashover.

1.1.5        温度特性类型  Class of Temperature Characteristics

常闭、常开、手动复位、一次动作。

Normal close, normal open, manual reset, one-shot

1.1.6        最高动作温度  Max. OT:  220°C

1.1.7        耐热温度  Tmax

安全认证:
安装和使用说明:

¿ 接地方式:通过温控器金属外盖与设备接地金属部件相连。

¿ 温控器应工作于空气相对湿度不大于90%、无腐蚀性气、可燃性气体和导电尘埃存在的一般室内环境。
¿ 温控器采用接触感温时,应使其封盖紧贴被控器具的发热部位,并应在封盖感温表面涂上导热硅脂或其他性能类似的导热介质。

¿ 温控器通过接触液体或蒸汽感温时,建议采用不锈钢封盖的产品,并应有可靠的防漏措施,以免液体渗到温控器绝缘部件上。
¿ 不可把封盖顶部压塌或使其变形,以免动作温度改变或影响其他性能。
¿ 不得让液体渗入温控器内部!壳体必须避免受到过大的力以防止出现裂纹;壳体应保持清洁,防止导电物质污染,以免因绝缘性能降低而发生短路击穿。
¿ 使用过程不能折弯接线端子,否则将影响电气连接的可靠性。
