WD系列

WD系列
适用范围:
本系列产品可用于冷冻箱,冷藏箱,直冷式电冰箱作控温元件。

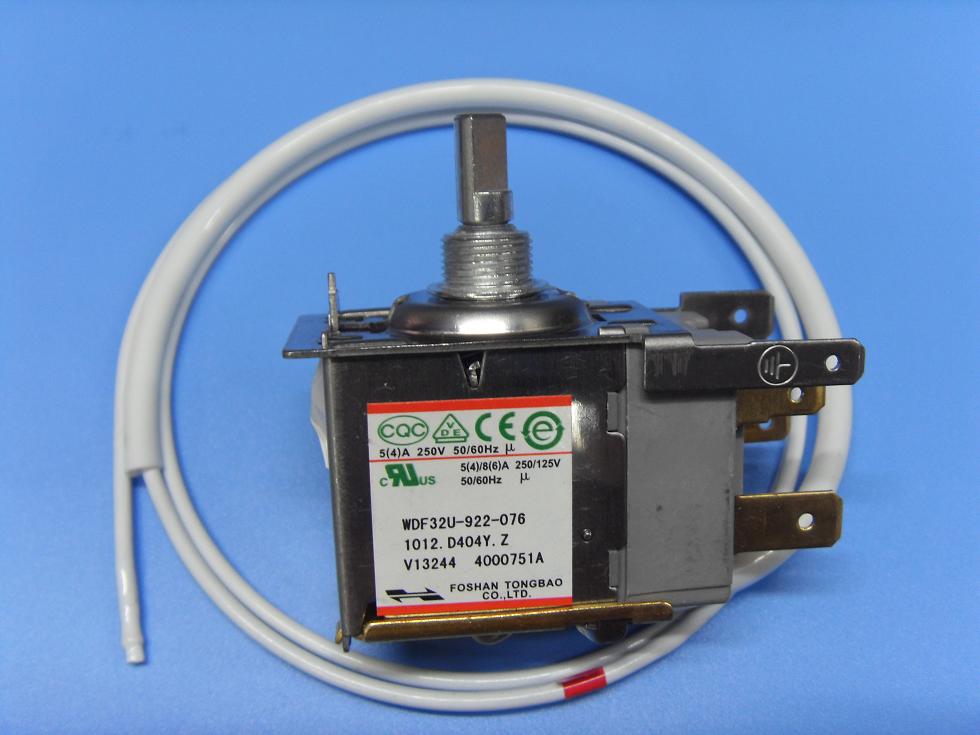

外形尺寸:
本系列产品可用于冷冻箱,冷藏箱,直冷式电冰箱作控温元件

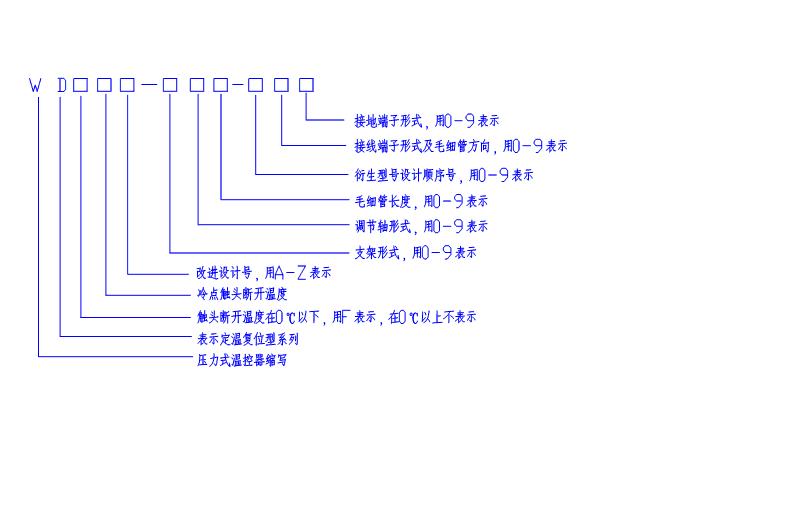

型号意义:

WD型号意义
注:最后三个数字可以省略




技术参数:

2.2主要技术参数

  2.2..1开关额定电流和额定电压

    额定电压

           (v)

额定电流

  (A)

功率因素

COS∮)

           AC

125

250

电阻性负荷电流

1

1---8

0.5---5

感性

负荷

电流

常态电流

0.75

1---6

0.5---4

瞬态电流

0.45

1---24

0.5---16



  2.2.2 额定频率:50HZ60HZ

  2.2.3 开机温度:+3+6

2.2.4 停机温度:-30 -4

2.2.5温度调节范围:最大19

2.2.6 开停温差:8 16

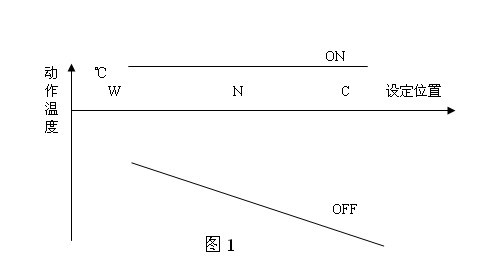

2.2.7温度特性如图1

安全认证:
安装和使用说明:

4.1使用环境条件

4.1.1保管储存条件:-30℃~55

 4.1.2使用相对湿度:在小于95%的相对湿度内使用

 4.1.3使用温度条件:G充入方式:TSTBC充入方式:TSTBTSTBTS:主体部温度 TB:感温部温度)

4.1.4应在无易燃易爆,无强烈腐蚀性气体的环境中使用

4.1.5请安装在振动较小的地方

4.2测试条件

  4.2.1环境温度为25±10 ℃;相对湿度为45%~85%;大气压为99.5KPa-101.5Kpa的环境中测试。环境温度变化时C充入方式需对温度进行温度补偿。大气压超出范围时所有方式需进行温度补偿。

 4.2.2温度测试台:温度均匀性应不大于0.2℃,感温介质温度变化速率:G充入为每分钟变化不大于1℃;C充入为每分钟变化不大于0.5

 4.2.3测温计:其分辩度应不大于0.1

 4.2.4温包插入测温介质长度:G充入方式:应不小于150mmC充入方式:整个感温筒

 4.2.5温控器必须对点准确

4.3安装注意问题

 4.3.1温包的安装:要保证感温部前端毛细管长度在150mm以上(或整个感温筒)与蒸发器或测温场作良好接触。

 4.3.2感温部的安装:外部压力不得超过3Mpa,毛细管弯曲半径应在10mm;不要弯曲底板与毛细管连接处40mmn内毛细管;不要使毛细管与底板连接处承受扭矩;不要提着毛细管来搬运温控器。

 4.3.3主体安装:连接螺钉的安装长度应充分考虑绝缘距离;应安装在无水滴的地方;粘结剂封口螺钉不要拧动,以免改变温度特性;安装旋钮时,不要敲击,以免造成损坏。

 4.3.4安装过程中,温控器如果掉落地上或受强烈撞击,必须重新检查温控器的动作温度,符合要求后方可使用。
