WS系列

WS系列
适用范围:

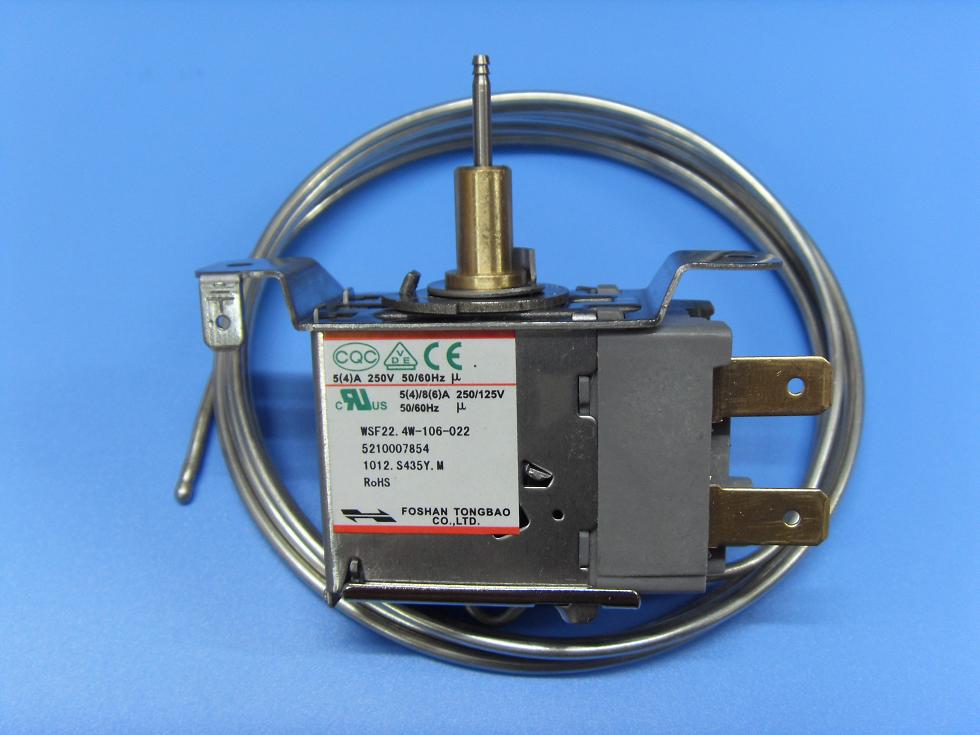

本系列产品在调温轴中央设有化霜轴,按下化霜轴即可达到化霜目的,并自动复位到原设定温度位置,可用于小型单门电冰箱作控温元件。

外形尺寸:
型号意义:

2.1 型号命名

技术参数:

2.2..1开关额定电流和额定电压

    额定电压

           (v)

额定电流

  (A)

功率因素

COS∮)

AC

125

250

电阻性负荷电流

1

1---8

0.5---5

感性

负荷

电流

常态电流

0.75

1---6

0.5---4

瞬态电流

0.45

1---24

0.5---16



2.2.2 额定频率:50Hz60Hz

2.2.3 设计温度范围: -35℃~+15

2.2.4 温度调节范围: 最大18

2.2.5 开停温差:     6℃~14

2.2.6 化霜复位温度: 3℃~7

2.2.7 除霜轴的位移量为: 3.7±0.5mm

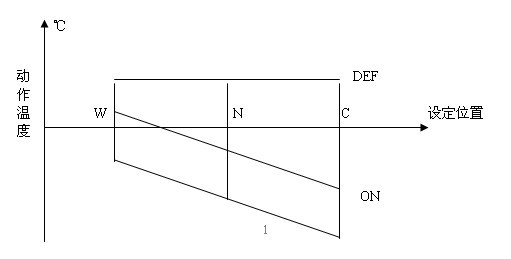

2.2.8 温度特性如图1


三、工作原理

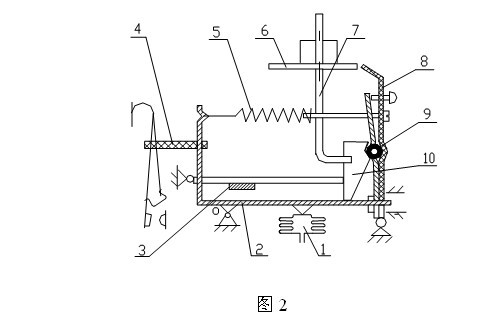

见图2,感温组件1温度变化时产生压力变化推动承压板2沿支点O运动,承压板2受拉簧5的拉力得到平衡,并同时推动推杆4运动,推杆推动开关使开关接通或断开。当旋转调节轮6改变拉簧5的拉力,可以得到不同的温度特性 。正常情况下托簧3将除霜板10托起,与承压板2、调节板8无接触,需进行除霜时,按下除霜轴7,除霜板10与滚子9啮合,并压下承压板2使温控器断开,此时调节板8与调节轮6离空,等温度上升到除霜温度时,感温组件1推动除霜板10脱离与滚子9的啮合,重新恢复到正常情况。

安全认证:
安装和使用说明:

4.1使用环境条件

4.1.1保管储存条件:-40℃~55

4.1.2使用相对湿度:在小于95%的相对湿度内使用。

4.1.3使用温度条件:G充入方式:TSTBTS:主体部温度 TB:感温部温度)。

4.1.4应在无易燃易爆,无强烈腐蚀性气体的环境中使用。

4.1.5请安装在振动较小的地方。

4.2测试条件

4.2.1环境温度25±10℃;相对湿度为45%~85%;大气压为99.5KPa-101.5KPa的环境中测试。大气压超出范围时所有方式需进行温度补偿。

4.2.2温度测试台:温度均匀性应不大于0.2℃,感温介质温度变化速率:G充入为每分钟变化不大于1℃。

4.2.3测温计:其分辩度应不大于0.1℃。

4.2.4温包插入测温介质长度:G充入方式:应不小于150mm

4.2.5温控器必须对点准确。

4.3安装注意问题

4.3.1温包的安装:要保证感温部前端毛细管长度在150mm以上与蒸发器或测温场作良好接触。

4.3.2感温部的安装:外部压力不得超过3MPa,毛细管弯曲半径应在10mm以上;不要弯曲底板与毛细管连接处40mm内的毛细管;不要使毛细管与底板连接处承受扭矩;不要提着毛细管来搬运温控器。

4.3.3主体安装:连接螺钉的安装长度应充分考虑绝缘距离;应安装在无水滴的地方;粘结剂封口螺钉不要拧动,以免改变温度特性;安装旋钮时,不要敲击,以免造成损坏。

4.3.4安装过程中,温控器如果掉落地上或受强烈撞击,必须重新检查温控器的动作温度,符合要求后方可使用。
