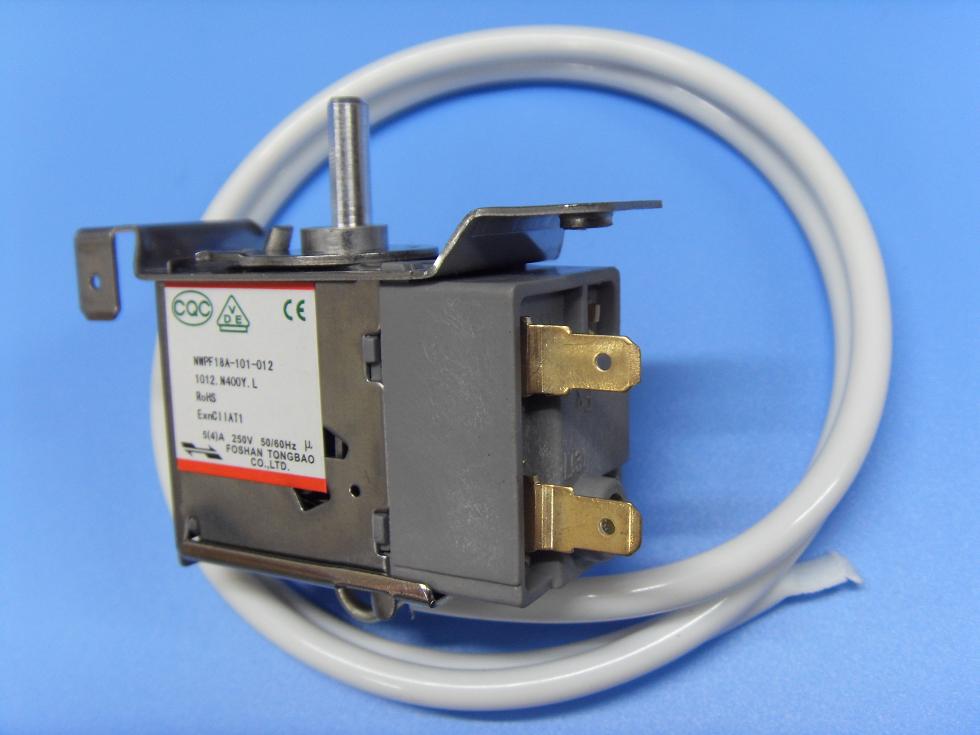

NWP系列

NWP系列
适用范围:
NWP系列防爆型压力式温控器(以下简称温控器)是根据GB3836.8-2003«爆炸性气体环境用电气设备  8部分:“n”型电气设备»的规定“n”型结构,其防爆标志为ExnCIIAT1,适用于工厂存在或可能存在ⅡA级,T1组可燃性气体、蒸气与空气混合形成的爆炸危险场所,作为电冰箱温度自动控制之用。
外形尺寸:

NWP系列防爆型压力式温控器(以下简称温控器)是根据GB3836.8-2003«爆炸性气体环境用电气设备  8部分:“n”型电气设备»的规定“n”型结构,其防爆标志为ExnCIIAT1,适用于工厂存在或可能存在ⅡA级,T1组可燃性气体、蒸气与空气混合形成的爆炸危险场所,作为电冰箱温度自动控制之用。

   温控器在下列环境条件能可靠地工作:

a.     海拔高度不超过2000m

b.     环境温度:-30℃~+55℃;

c.     周围环境相对湿度不大于95%(+25)

d.     振动应不大于10m/s²;

e.     冲击应不大于500m/s²;

f.     存在有ⅡA级,T1组可燃性气体,蒸气与空气混合形成的爆炸性气体混合物的Ⅱ区场所场所;

g.     G充入方式温控器,必须满足:

             主体环境温度Ts>感温部温度Tb

      毛细管感温长度≥150mm

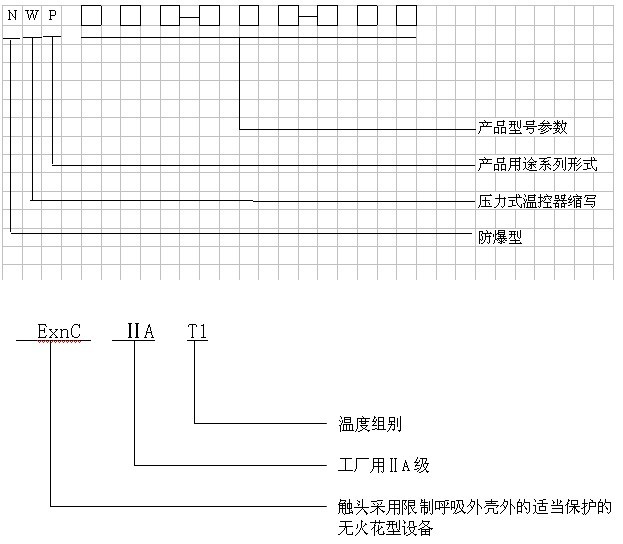

型号意义:

 21 型号及防爆标志含义

技术参数:

  22  基本参数

221 额定电压:AC130VAC250VDC40V

222 额定电流:(0.5)、12456810、(15A

223 额定频率:50Hz60Hz

224 停机温度:-40℃~+40℃;

225 温度调节范围:最大40

226 开机温度:-40℃~+40℃;

227 开停温差:2.540℃;

228 温度特性见图1

 3 结构说明

 31 防爆型温控器是由开关盒、感温部分、毛细管、波纹管、调节机构、端子等组成。

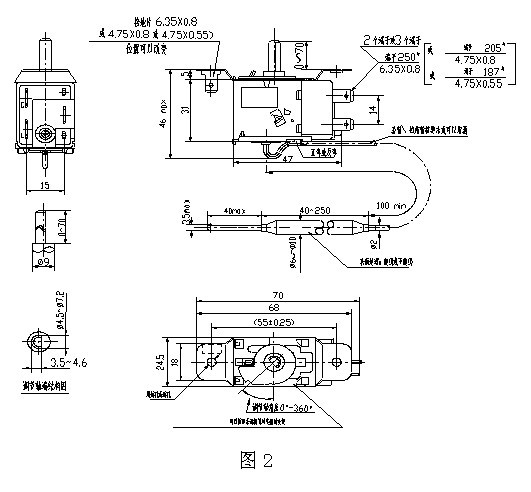

 32 开关盒外壳是由耐热塑料UPPBT做成,它构成一个防爆腔,其外型结构及安装尺寸见图2



33 温控器是通过调节轴调节控制温度范围。

34 温控器有接线端子、接地片,通过插帽与电缆连接。

安全认证:

安装和使用说明:

4          防爆要点

41 在进行温控器结构设计时充分考虑了当爆炸性气体混合物侵入其开关盒内部,因温控器开关触头点燃时,不致引起温控器外部爆炸性气体混合物的宗旨,从外壳的结构及限制外壳的最高表面温度等关键条件着手,确保温控的防爆性能。

42 温控器端子与端子之间的电气间隙不小于2mm,端子与温控盒之间的爬电距离不小于4.2mm.

43 温控器接地是保证其安全的重要措施,接地端子设在支架上。

5          安装注意事项

51 温包的安装:对G充入方式,要保证感温部前端毛细管长度150mm以上(或整个感温筒),与蒸发器或测温场作良好接触。

52 感温部安装:外部压力不得超过3Mpa;弯曲毛细管半径应在10mm以上,请不要弯曲底板与毛细管连接处40mm内毛细管;不要使毛细管与底板连接处承受扭矩;不要提着毛细管来搬运温控器。

53 主体安装:用螺母拧紧温控罩及套筒;应该安装在无水滴的地方;粘接剂封口螺钉,不要随意拧动,以免改变动作温度;安装旋扭时,不要敲击,以免造成损坏。

54 安装过程中,温控器如掉落在地上或受强烈撞击,必须重新检查该温控器动作温度及外壳机械结构,确认其符合要求后方可使用。

 55 温控器端子与插接帽连接必须可靠。

6  贮藏

温控器贮藏在干燥、通风、无腐蚀性物质的仓库中。
